分级筛的筛选条件和筛网配备 发布时间:2016-05-09 09:47:16  来源:中牧机械工程  浏览量:2071

1.筛选条件
分级筛是根据物料粒度大小进行筛选,必须选择适当的筛孔和相对运动速度,使物料能与筛面充分接触。在筛选过程中,凡大于筛孔尺寸、不能通过筛孔的物料成为筛上物;小于筛孔尺寸、穿过筛孔称为筛下物。
(1)物料的自动分级
物料与筛面发生相对运动时,物料颗粒之间也发生先对运动,使物性状不同的颗粒分离,而按相同的性状重新聚集排列分层。这种现象称为物料的自动分级。
物料的自动分级主要是按比重、粒度、形状和表面性质的差异而分成不同的层,其间差别越大,分层越清晰;反之,各层次则不十分明显。一般颗粒大而偏,表面粗糙的物料浮于最上层;比重大、颗粒小而圆,表面光滑的物料趋于最下层,中间层为混合物料。
物料的自动分级是筛选的有利条件,它能使不合格的小颗粒或粉末沉于最下层充分接触筛面,增加穿过筛孔的机会,从而分选出颗粒中的不合格颗粒或粉末。
(2)物料在筛面上运动的速度
物料在筛面上运动的速度越慢,颗粒越容易穿过筛孔,筛选效率就越高,但速度过慢会降低设备生产能力。在实际生产中常用试验的方式求得筛面适宜的运动速度。
(3)筛选的程序
采用不同的筛孔规格的筛面组合成一定的顺序进行筛选。筛孔由大到小排列的筛选程序,大杂物在上层筛面上滑下,小杂物及粉末穿过下层筛面排出,而成品在下筛面上滑下。这种排列的优点是先除去大杂质,可避免对下层筛面的磨损,缺点是物料在筛面上分散落料,有一小部分小颗粒和粉末因筛程较短而得不到充分分离。
对于离心分级筛而言,由于其工作原理不同,在分级过程中,物料之间、物料和筛面之间的运动和分级状态不一致,特别是圆筒强制式离心分级筛额分级过程差别很大。


2.筛网的种类及筛网的配置
(1)筛网的种类
筛网是筛选设备的主要工作部件,对筛网的要求是具有足够的强度和耐磨性,并要求开孔率高,不堵塞筛孔。
常用的筛网有冲孔筛和编织筛两种

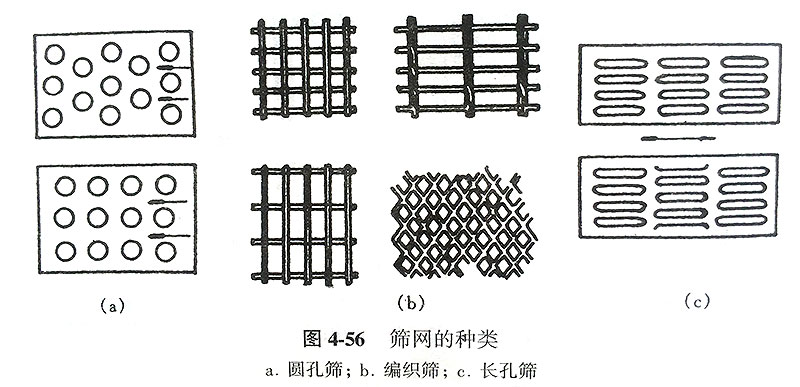

筛网的种类

冲孔筛网:在平整的薄钢板(厚0.5-2.5mm)上,按照一定的孔洞分布规律冲压成形状和大小相同的筛孔,即制成冲孔筛网。筛网的筛孔有圆形、长方形、三角形、和正方形等几种,常用的有圆形及长方形。
编织筛网:由镀锌钢丝或其他金属丝编织而成。筛孔有长方形、正方形、三角形和菱形四种,编织筛孔规格按两钢丝之间的最小距离(包括长和宽)用毫米表示方形筛孔,还可以用英制“目数”来表示,目数愈大,网孔愈小。
编织筛网制作容易、造价低廉、筛分面积百分率高,圆形钢丝比较光滑,物料容易穿过筛孔。同时由于钢丝相互交织,筛面凹凸不平,对物料的摩擦系数较大,易使物料产生自动分级,有利于筛选。但编织筛网的钢丝容易移动,使筛孔变形而影响筛分的准确性。
(2)筛网的配置
根据饲料生产额要求,原料或颗粒粒径大小、破碎情况来选用和配置筛网。


3.分级筛的筛分效率
(1)分级筛筛分效率的计算
筛分率是评定分级筛性能好坏的最直接指标,它关系到成品中含粉率的高低,是影响成品质量的一个重要因素。筛分率的测定是在进料口处和成品出口处分别接取约1kg的物料进行过筛(颗粒直径约为筛孔边长的80%),对筛下物进行称重,并按下式计算筛分率:

计算筛分率

而含粉率由下式计算:

含粉率公式

一般筛分率η应大于85%。
(2)闭路粉碎分级效率的计算
牛顿分级效率公式定义为:

牛顿分级效率公式

但为了在实际工作中方便,用“细粉回受率”替代的分级效率(选粉效率)定义如下:

细粉回受率

式中 F,G,T----------依次为喂料量、成品量和回料量;
a,c,b----------依次为喂料、成品和回料中某一粒度筛下物的含量(%)。
由于 F=G+T
则     F×a = (G+T)a = G×c + T×b
代入以上公式,得

细粉回受率1

回料量T与成品量G之比称为循环负荷率:

循环负荷率

闭路粉碎系统中,分级效率η、循环负荷率L与微粉碎机产量之间有密切关系。
