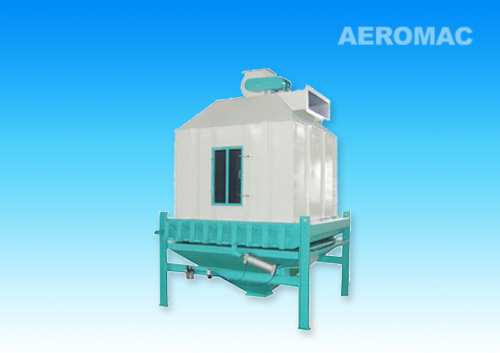

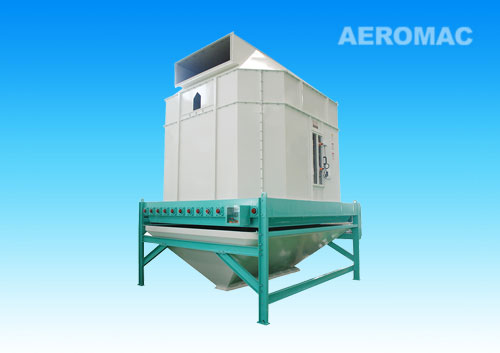

SKLN 逆流式冷却器

SKLN 逆流式冷却器 浏览量:2099   所属类别:冷却器系列

咨询客服
  • 采用滑阀式复式排料机构,运行平稳,可靠,残留小
  • 能耗低,操作简便
  • 冷却后成品温度不高于室温3-5℃
  • 适合于颗粒物料的冷却
详细描述
逆流式冷却器主要结构:
逆流式冷却器的结构主要由旋转闭风喂料器、出风顶盖、菱锥形散料器、冷却箱体、上下料位器、减速刹车电机、偏心传动滑阀式排料机构、固定框调整装置、集料斗、机架及吸风系统等组成。其工作过程是从制粒机中出来的高温高湿度颗粒料,通过旋转闭风喂料器,经菱锥形散料器均匀地堆放在冷却箱体中,冷风从冷却箱体下面滑阀式排料机构底部与集料斗上部空隙中全方位进入冷却器,并垂直穿过料层与湿热颗粒进行热交换,后经吸风系统吸出,从而使颗粒料得以冷却。冷却时间由上下料位器的位置来控制,当颗粒料层达到上料位高度时,电机接通开始排料,当颗粒料层低于下料位高度时电机停转,停止排料。电机停转后,滑阀式排料机构中活动框与固定框之间的相对位置由行程开关通过刹车电机来控制,这样能保证停止排料后不漏料。滑阀式排料机构安装在箱体底部,由减速刹车电机通过偏心机构使活动框作往复运动,改变活动框与固定框之间的相对位置,使颗粒料排出箱体,最后由集料斗集中排出机外。
物料从上向下移动,而气流由冷却箱体底部进入,从顶部出风口排出后经风管、集尘器最后通过风机排出。

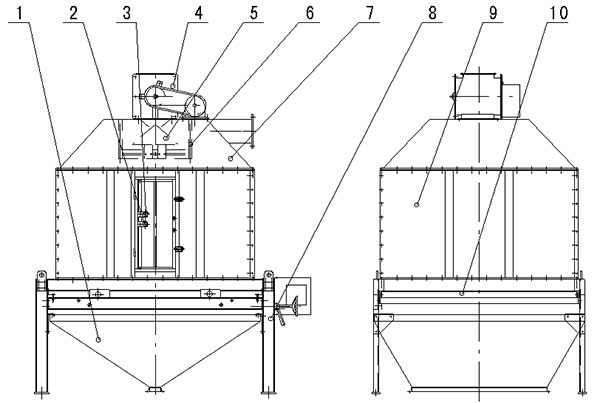

SKLN-逆流式冷却器
1.集料斗 2.下料位 3.上料位 4.旋转闭风喂料器 5. 菱锥形散料器 6.散料架  7.出风顶盖  8.机架  9.冷却箱  10.减速刹车电机偏心传动滑阀式排料机构
