TDTG 63/28 提升机

TDTG 63/28 提升机 浏览量:1941   所属类别:输送设备系列

咨询客服
TDTG6328
详细描述
机座:由机座体、尾轮、尾轮轴、轴承座、张紧装置、插门和进料斗零部件构成.进料斗安装位置根据工艺设计要求,可设置为机座上的顺向进料端或逆向进料端。机座两端各有一排料插门,打开插门可清除机座内残留物。张紧装置用来调整畚斗带的松紧度和纠正跑偏现象,本系列提升机独特设计的张紧系统具有结构简单,高效方便的优点。

畚斗:畚斗是提升机用来盛料的零件,一般由薄钢板经冲压,铆接或焊接制成。也可采用工程塑料制成畚斗,它质轻耐磨,可以减少动力消耗,避免因铁制畚斗同机筒等金属构件撞击而产生火花引起粉尘爆炸事故。畚斗的形式一般分深型、浅型或无底畚斗三种。

畚斗带:畚斗带用来安装畚斗的主要构件。通常采用不加覆盖层的帆布带或加覆盖层的橡胶带。畚斗带的连接法有三种:搭接、角接和平接、搭接时要注意应使接头顺着带子的运动方向。

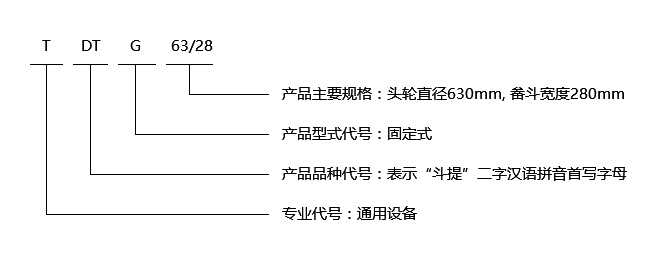

型号含义和技术参数:
技术参数
型号
头轮直径
mm
畚斗规格宽度*凸度 头轮转速
rpm
线速
m/s
畚斗间距
mm
产量
t/h
畚斗带宽
mm
最大提升高度m
TDTG40/13 400 130*140 80 1.5 200-350 5-8 150 25
TDTG40/18 400 180*140 80 1.5 200-350 10 200 25
TDTG40/23 400 230*140 80 1.5 200-350 15-20 250 25
TDTG40/28 400 280*140 80 1.5 200-350 27 300 30
TDTG50/28 500 280*140 90 2.2 300-400 30 300 30
TDTG63/28 630 280*160 70 2.3 300-400 50 300 40


常见故障原因及排除方法:
序号 故障现象 故障原因 排除方法
 1 堵塞严重
  1. 喂料先于启动
  2. 畚斗带张力不足而滑
  3. 进料流量(包括回流料过多)超过输送能力
  4. 有大块物料进入机座
  1. 严格守开停车操作顺序,不空载启动
  2. 调节张紧装置张紧畚斗带
  3. 控制进料流量
  4. 停机清除,并加强前路的清理
2 输送量降低
  1. 传动带或畚斗打滑
  2. 电机转速不足
  3. 进料不均匀
  4. 回料严重
  5. 畚斗形式选择不合
  1. 调节张紧畚斗装置
  2. 检查调整
  3. 均匀进料
  4. 查明原因及时排除
  5. 根据原料合理选择畚斗形
3 回料过多
  1. 带速太多或太慢
  2. 出料淌板与畚斗间隙太大
  3. 出料口不
  1. 调整主轴转速,把回料控制在最小程度
  2. 调整出料淌板
  3. 疏通出料口
4 机壳磨损严重,动车消耗大
  1. 轴承安装偏差
  2. 轴承积灰,润滑不良
  3. 轴承损坏
  4. 畚斗带过紧
  5. 回料过多
  6. 机座堵
  1. 重新安装调整
  2. 清洗或重更换润滑油
  3. 更换轴承
  4. 调整适当
  5. 查明原因,及时排除
  6. 排除堵塞
5 提升机跑灰
  1. 机身密封不严
  2. 检修窗、观察窗开后未关或有机玻璃变
  1. 加强密闭措施或增加吸风
  2. 关严窗子或更换变形的有机玻璃
