TBDQ 气动圆三通

TBDQ 气动圆三通 浏览量:1127   所属类别:三通及闸门系列

咨询客服

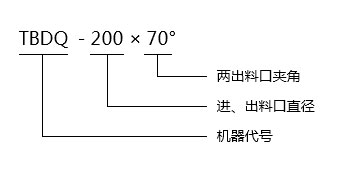

气动三通1
详细描述
  主要用途:
  TBDQ系列气动圆三通,主要用于粮食、食品、饲料、油脂化工等加工行业的散装物料在管道中流动时作改向作用,是生产工艺实行自动控制必不可少的设备。
  该设备具有结构简单,造型美观,动作灵敏,工作稳定可靠,操作控制方便。
  设有正三通和旁三通二种型式。

  工作原理:
  TBDQ气动圆三通是通过气缸带动转轴,翻板旋转,以达到改变物料流向。翻板衬有硅橡胶密封板,二层翻板耐磨耐用,也不会被料卡死或者漏料。

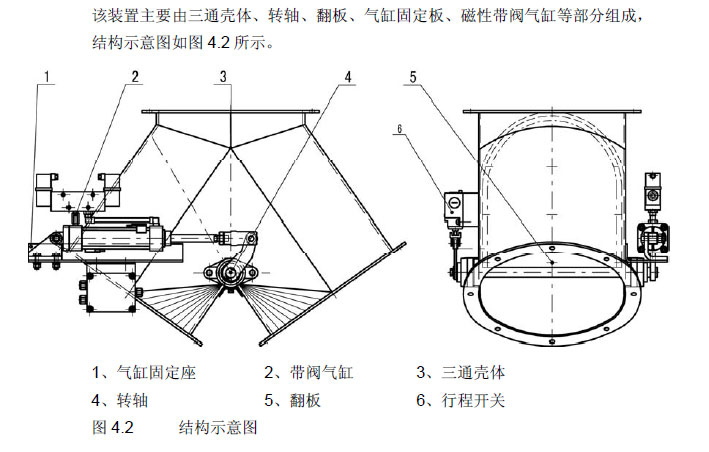

  主要结构特征:

气动三通2

主要技术参数:
  气缸缸径(mm) 工作压力(Mpa) 每行程耗气量(L) 流量(m3h)
TBDQ 200×70° 40 0.1-0.9 1.0-1.8 45
TBDQ 250×70° 40 0.1-0.9 1.0-1.8 75
TBDQ 300×70° 40 0.1-0.9 1.0-1.8 125
TBDQ 200×35° 40 0.1-0.9 0.8-1.5 45
TBDQ 250×35° 40 0.1-0.9 0.8-1.5 75
TBDQ 300×35° 40 0.1-0.9 0.8-1.5 125
