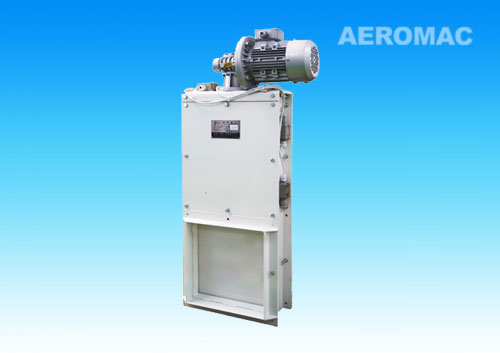

TZMD电动闸门

TZMD电动闸门 浏览量:810   所属类别:三通及闸门系列

咨询客服

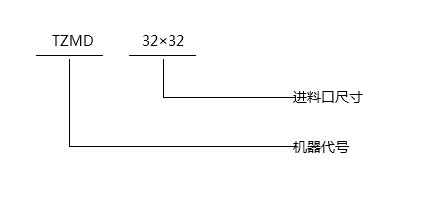

TZMD电动闸门-型号说明
详细描述
主要用途:
TZMD 电动闸门是一种自动截料装置;
广泛用于各种饲料厂及粮食加工厂、油厂和粮库等物料自动输送场所;
TZMD系列电动闸门具有适用范围广、动作灵敏、安装调试方便、质量可靠等特点;
可根据用户特殊需求制作特殊规格。

工作原理:
TZMD 电动闸门是电机经过齿轮减速后带动螺杆依正反向旋转,实现闸门板(插板)作往复运动;
由行程开关控制电机停转;
闸门板不采用滑槽异向,而由托辊支承,并采用锥形口进料,这样闸门板即不会被物料卡死、漏料,启开时也不至向外带料,闸门板运动自如,阻力小。

主要规格及技术参数:
参数 TZMD20*20 TZMD25*25 TZMD32*32 TZMD40*40 TZMD50*50 TZMD60*60
生产能力(t/h) 50 50 50 100 200 300
功率(Kw) 0.55 0.55 0.55 0.75 0.75 0.75


主要结构:
TZMD 电动闸门主要由长框架、闸板、齿轮、滚轮、进料锥斗、电机、带座轴承等部分组成,
结构示意如图:

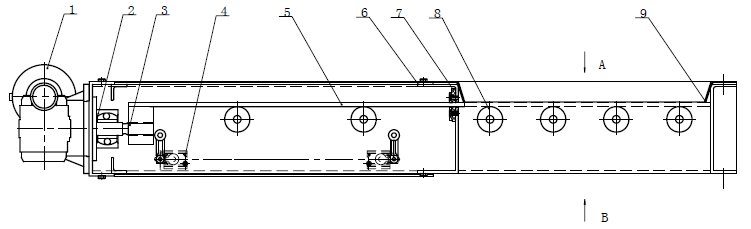

TZMD电动闸门结构示意如图
1、减速机 2、带座轴承 3、螺母螺杆 4、行程开关 5、闸门板
6、框架 7、密封垫 8、托辊 9、法兰料斗
