TZMQ气动闸门

TZMQ气动闸门 浏览量:873   所属类别:三通及闸门系列

咨询客服

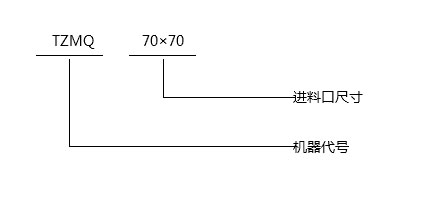

TZMQ气动闸门-型号说明
详细描述
TZMQ系列气动闸门主要用于控制进料、出料,广泛用于粮油、饲料加工厂。
TZMQ气动闸门分为A型和B型两大类,均采用QGB磁性开关气缸,动作迅速,工作稳定可靠、操作控制方便。A型闸门适用于只需开门、关门,物料流量大小不需调节的场合,结构比较简单紧凑。B型闸门适用于需调节这门开度大小的场合,如用于仓底,它可以通过调节磁性开关的位置来调闸门开度,从而达到调节物料流量的目的。

工作原理:
TZMQ 闸门是通过气缸带动闸门板作往复直线运动,来实现闸门开、闭。
闸门板不采用滑槽异向,而由托轮支撑,并采用锥形口进料,这样,这门板即不会被物料卡死或漏料,启开时也不至向外带料,闸门板运动自如,阻力小。

主要规格和技术参数:
型号&参数 气缸缸径(mm) 工作压力(MP) 磁性开关触点容量 理论推力(N) 理论拉力(N) 外形尺寸(mm)
TZMQ20×20 40 0.4-0.8 5VA AC200V 780 660 920×300×120
TZMQ25×25 40 0.4-0.8 5VA AC200V 780 660 1070×350×120
TZMQ30×30 40 0.4-0.8 5VA AC200V 780 660 1170×400×120
TZMQ40×40 50 0.4-0.8 5VA AC200V 1205 1019 1400×500×120
TZMQ50×50 63 0.4-0.8 5VA AC200V 1920 1724 1610×600×120
TZMQ60×60 63 0.4-0.8 5VA AC200V 1920 1724 1820×700×120


主要结构:
该装置主要由电磁换向阀、磁性开关、框架、密封垫、闸门板、滚轮、锥斗、封板、气缸固定
板、气缸等部分组成,结构示意图如图所示。
 TZMQ气动闸门-主要结构
1、电磁换向阀 2、磁性开关 3、气缸 4、框架 5、封板
6、闸门板 7、托辊 8、密封垫 9、法兰料斗
